Carecterísticas y precio
El sensor de presencia por radar de onda milimétrica (mmWave) Tuya ZY-M100 es un dispositivo Zigbee con router que tiene un radar de sólo 5.8Ghz.
Se trata de un sensor para ser instalado sobre una superficie plana o empotrado en el techo (constituyen 2 modelos distintos, el ZY-M100-S y el ZY-M100-L respectivamente), se fabrica en color blanco y se alimenta mediante una conexión micro USB de 5V 1A el de pared y mediante un cable de fase el de techo. Ambos incorporan un sensor de iluminación.
El ‘S’ no incluye cargador, pero sí el cable de alimentación y una pegatina 3M de doble cara para adherirlo a la superficie donde lo vayas a instalar.
Ambos tienen un rango de detacción máximo teórico de 10 metros.
Compatible con Zigbee2MQTT.
16,29 € en Aliexpress el de pared.
18,79€ en Aliexpress el de techo.
No te doy enlaces al fabricante porque Tuya no comercializa sus productos directamente. Yo los adquirí bajo la marca Wenzhi.
Diseño y construcción

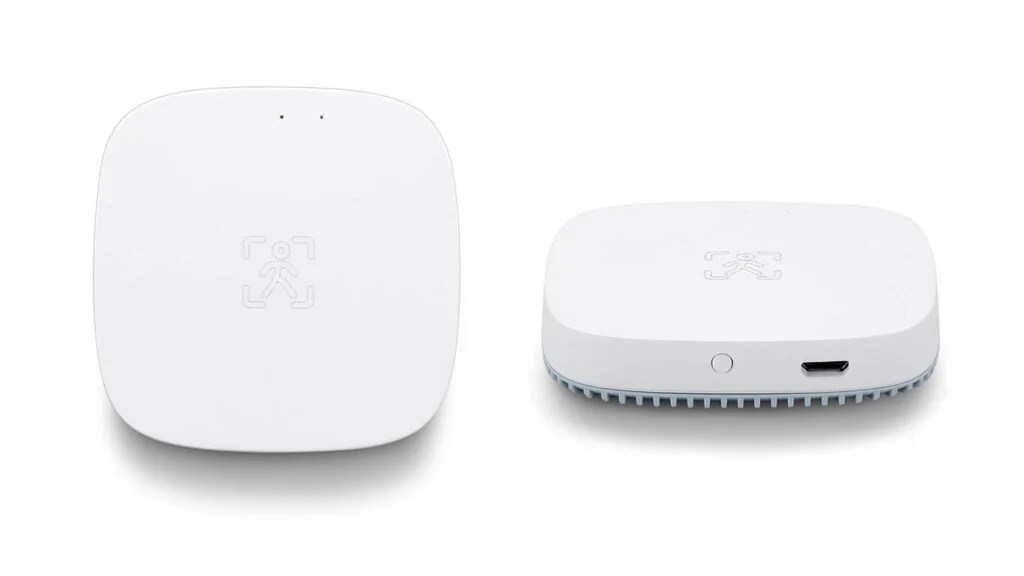

ZY-M100-S
Sólida construcción en plástico con dos pequeñas perforaciones en la parte frontal tras las que hay dispuestos tanto el sensor de iluminación como un led de estado. En la parte inferior se encuentra tanto el puerto micro USB de alimentación como el botón de emparejamiento.
Es un dispositivo de dimensiones son contenidas (58x58x11 mm) que podría pasar casi desapercibido en casa si no fuese por el cable que, evidentemente, precisa para su alimentación (pensad que un sensor de presencia no es un sensor PIR de movimiento, con lo que su consumo es «elevado» en comparación con el PIR y, por ende, no puede ser alimentado por pila).

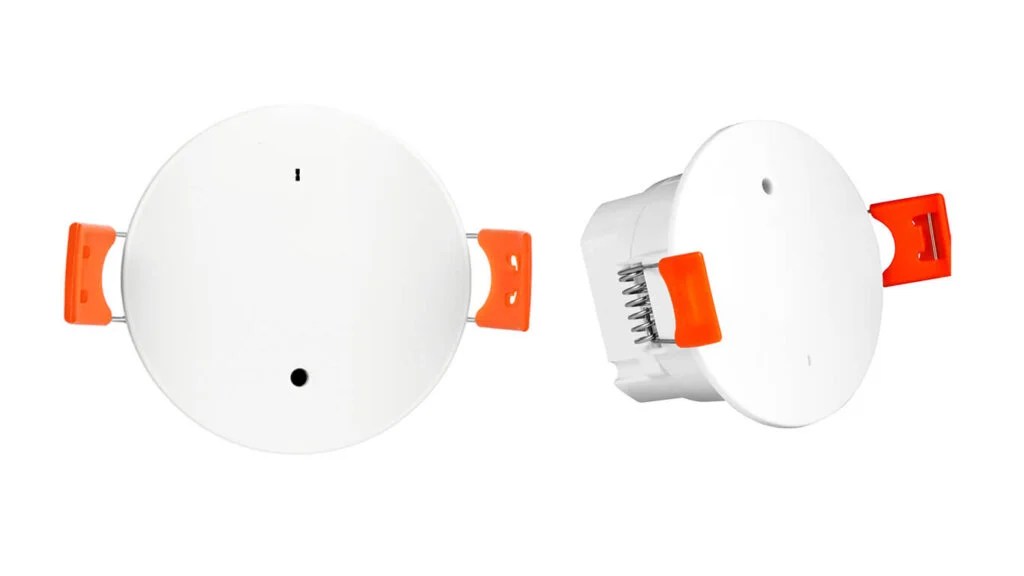

ZY-M100-L
Sólida construcción en plástico con perforaciones para el sensor de iluminación y el led de estado. En la parte superior se encuentran los orificios para la alimentación.
El sensor, que dispone de pinzas estilo ojo de buey / downlight, cuenta con las siguientes dimensiones:
- Diámetro exterior (bisel visible): 61 mm
- Altura / Profundidad total: 39 mm
- Diámetro de corte necesario para la instalación: Entre 53 mm y 55 mm
Una vez ubicado en el techo, ni te das cuenta de que existe.
Instalación y configuración
Ni qué decifr tiene que la instalación de los sensores empotrables en el techo requieren realizar un agujero en el falso techo con una herramienta ex profeso. Como que ya hay focos empotrados, lo que he hecho ha sido conectar el sensor a la alimentación en paralelo con los focos. Los he dejado lo más centrados possible, en la intersección de las 2 diagonales que se pueden trazar desde los vértices del rectángulo que conforma el techo.
El Tuya ZW-M100 expone varios parámetros de configuración en *Zigbee2MQTT para ajustar su precisión, evitar falsos positivos y controlar la velocidad de reporte:
- Sensitividad del radar
- Qué significa: Define el umbral de detección del radar mmWave para registrar micro-movimientos (como la respiración o pequeños gestos) o movimientos generales (caminar, mover brazos). Un valor muy alto puede causar falsos positivos por corrientes de aire o cortinas, mientras que uno muy bajo puede hacer que no te detecte si estás totalmente estático.
- Valores posibles: Numérico del
1al9(o en algunos firmwareslow,medium,high). Por defecto suele estar en7(para presencia) o5(para movimiento).
- Rango de detección mínimo
- Qué significa: Es el límite inferior de distancia desde el sensor. El sensor ignorará cualquier movimiento o presencia que ocurra a una distancia menor a este valor (útil si hay objetos en movimiento muy cerca de la pared o techo).
- Valores posibles: De
0.0 ma10.0 m(incrementos de 0.1 m o 0.5 m según la versión del radar).
- Rango de detección máximo
- Qué significa: Es el límite superior de distancia. Todo lo que ocurra más allá de esta distancia no activará el sensor. Permite recortar el alcance para que no detecte personas pasando por el pasillo o fuera de la habitación.
- Valores posibles: De
0.0 ma10.0 m(el valor por defecto suele rondar entre6.0 my7.0 m).
- Intervalo.
- Qué significa: Controla la frecuencia con la que el sensor envía actualizaciones periódicas del estado e iluminancia a la red Zigbee. Nota: Cuando cambia el estado de presencia (se activa o apaga), el sensor reporta inmediatamente, ignorando este intervalo.
- Valores posibles: De
1 sa3600 s(por defecto5 s). Si tu red Zigbee se satura por tráfico continuo de datos, se recomienda subir este valor a15o30segundos.
- Retraso en la detección
- Qué significa: Es el tiempo de presencia continua que requiere el sensor antes de confirmar que hay alguien y cambiar a estado «detectado» (
ON). Ayuda a filtrar ruidos puntuales o interferencias de muy corta duración. - Valores posibles: De
0.0 sa100.0 s(por defecto suele estar en0.1 spara una respuesta casi instantánea).
- Qué significa: Es el tiempo de presencia continua que requiere el sensor antes de confirmar que hay alguien y cambiar a estado «detectado» (
- Tiempo de espera para desvanemicimento
- Qué significa: Tiempo de retardo para confirmar la ausencia. Una vez que el sensor deja de detectar presencia, esperará este tiempo antes de cambiar el estado a «no detectado» (
OFF). Si te quedas inmóvil y el radar pierde la señal un segundo, evitará que las luces se apaguen inmediatamente. - Valores posibles: De
5 sa1500 s(en segundos; el valor recomendado o por defecto suele ser15 so30 s).
- Qué significa: Tiempo de retardo para confirmar la ausencia. Una vez que el sensor deja de detectar presencia, esperará este tiempo antes de cambiar el estado a «no detectado» (
Proporciona información sobre:
- Calidad de señal de enlace
- Presencia (sí o no)
- Distancia al objeto detectado
- Iluminancia
Funcionamiento
El uso que le doy a estos sensores es el de automatizar el encendido y apagado de luces de las estancias en las que los tengo instalados.
El orificio del chasis es diminuto y no capta bien la luz ambiental. La lectura de luxes es poco precisa; dos sensores en la misma estancia y ubicados en el mismo punto arrojan valores diferentes. He leído de gente que opta por agrandar el agujero con una broca fina o ignorar esa lectura para sus automatizaciones. No ha sido ese mi caso. Simplemente, ajusto el nivel de iluminación para que se enciendan las luces (junto a la presencia) no según el valor numnérico, sino a la luz que percibo que es suficiente como para no encender las luces.
El comportamiento del Tuya ZW-M100 varía de forma según la estancia (características de la misma) y el tipo de actividad que se realice en ella. Te comento cómo se desempeña en los dos escenarios en los que le doy uso a este sensor, que han quedado instaldos en una habitación que uso como despacho -el de pared- y en dos aseos -los de techo-.
El objetivo, en ambos escenarios de uso, es evitar falsos psitivos y negativos para no tener las luces encendiéndose y apagándose de forma fantasmagórica. En ambos, la detección de presencia, para encender luces, es casi instantánea, una vez bien configrados.
Para no repetirme te adelanto que en todos los escenarios los sensores llevan fatal:
- Ventanas abiertas: en verano es un problema tener las ventanas abiertas en si hay brisa. La corriente de aire es detectada como presencia. Esto fuerza a tener que jugar de forma muy precisa con la configuración.
- Movimientos repentinos en el exterior: en el exterior mis ventanas están provistas de persianas mallorquinas. Cuando desde el exterior las cierro, ese movimiento repentino fuera de la estancia es interpretado como movimiento.
Despacho
Para mí, el escenario estelar para este dispositivo, en cuanto a comprobar su capacidad de tetección con sólo 5.8Ghz.
Se trata deun escenario en el que vamos a estar sentados muy quietos. He tenido que jugar mucho con la configuración porque hay dos situaciones clave que requieren afinar bien los parámetros de configurtación:
- Entrar y salir del despacho: aquí necesito que la luz, dependiendo de la iluminación de la estancia, se active y lo haga antes de meterme una galleta contra un mueble cuando entro. Por otro lado, no quiero que la luz permanezca encendida muchos segundos si salgo de él.
- Trabajar frente a la pantalla del ordenador: el hecho de estar muy quieto, a veces, simplemente, leyendo lo que hay en la pantalla, hace que se requiera mucha precisión para detectar mínimos movimientos. Detecta la respiración o el movimiento de los dedos sin problemas.
Es el único lugar donde uso el de pared debido a que no hay falso techo. Hay sensores de techo no empotrables, pero pr el tipo de iluminación que tengo, no me resultaban aptos.
Aseos
Los asos suelen ser estancias de pequeñas dimensiones en los que no solemos permanecer mucho tiempo, como sí lo es el caso de un despacho.
Aquí la dificultad a la hora de configurarlos estribó en que los 2 aseos están sitos en sendos pasillo y lo que quería evitar era al pasar por el pasillo, con puesta del aseo abierta, el sensor detectase movimiento y se encendiese. Tendrás que jugar principalmente con el rango de detección máximo y con la sensitividad del radar, llevándolo hacia zonas entre medias y mínimas.
Veredicto
El sensor de presencia humana Tuya ZY-M100 es un dispositivo de detección de presencia increíblemente capaz y versátil, y más teniendo en cuenta su escasa longitud de onda comparado con otro modelos. Detecta el movimiento enseguida, y es capaz de saber que estás ahí aunque estés sumemente quieto leyendo o trabajando con el ordenador.
Como contrapartida, hay escenarios en que detecta falsos positivos y requiere, como todos los sensores de presencia, de ajustar cada sensor de forma fina en función de tu estancia y uso que le das a la misma, requieriendo dedicar tiempo ajustando distintos parámetros hasta quente queda fino.
Le doy un 8 sobre 10.
